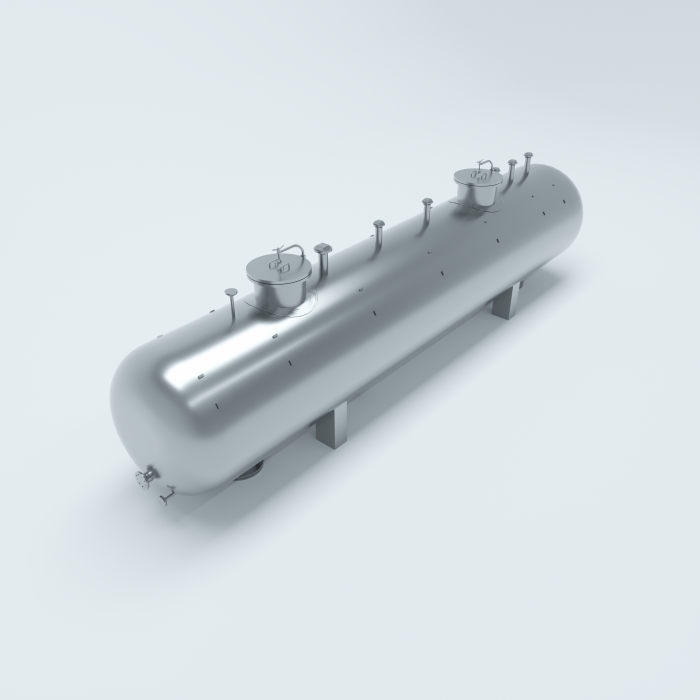

Горизонтальные емкостные аппараты

Аппараты предназначены для эксплуатации с рабочими веществами, показатели пожарной безопасности которых должны соответствовать ГОСТ 12.1.044. Класс опасности – по ГОСТ 12.1.007; показатель взрывоопасности IIА и IIВ по ГОСТ 30852.5 и ГОСТ 30852.11.

Аппараты предназначены для эксплуатации в районах с сейсмичностью до 7 баллов. Возможность эксплуатации аппаратов в районах с сейсмичностью 7 и более баллов должна быть подтверждена расчетом на сейсмичность, исходя из конкретных условий эксплуатации аппарата.

Условные обозначения аппаратов.
Условное обозначение аппаратов состоит из букв и цифр. Обозначения соответствуют шифру типа корпуса аппарата, принятому по ТУ 3615-001-24598858-2015 «Сосуды и аппараты емкостные». Первые буквы обозначают: Г – горизонтальный или В – вертикальный; вторая и третья буквы обозначают тип днища: Э – эллиптическое, К – коническое, П – плоское (вторая буква в обозначении вертикальных аппаратов определяет нижнее днище, а третья - верхнее); цифры после букв обозначают наличие или отсутствие разъема: 1 – цельносварный (без разъема); 2 – разъемный; цифра после первого тире указывает на наличие внутренних устройств: 1 – без внутренних устройств; 2 – с неподвижными внутренними устройствами; число после второго тире – наличие обогрева: 1 – с теплообменным устройством, 2 – с рубашкой; 3 – с теплообменным устройством и рубашкой, 4 – без теплообменного устройства и без рубашки; число после третьего тире – номинальный объем (м3 ); последнее число – условное давление (МПа); последняя буква – группа материала корпуса (У – углеродистые и низколегированные конструкционные стали, К – коррозионно-стойкие стали и сплавы, двухслойная сталь).

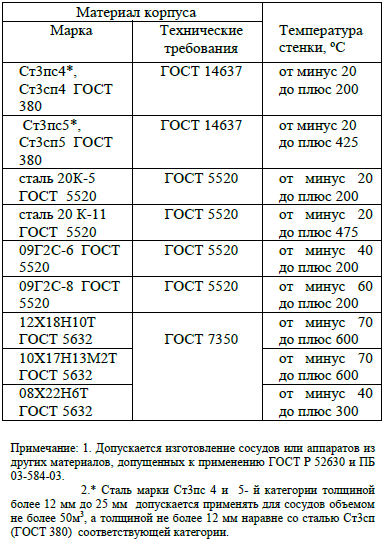

Технические требования к материалам, изготовлению, приемке, методам испытаний и консервации аппаратов по ГОСТ Р 52630. Марки сталей, применяемые для изготовления корпусов аппаратов с учетом прочностных характеристик и коррозионной стойкости и температурные пределы применения аппаратов в зависимости от материального исполнения корпуса аппарата приведены в таблице характеристики.

Толщина корпуса определяется расчетом, Ду и Ру штуцеров, а также их расположение и количество по требованию Заказчика. Эскизы аппаратов не определяют их конструкцию.


Горизонтальные цельносварные аппараты с эллиптическими днищами
Предназначены для приема, хранения и выдачи жидких и газообразных сред, плотностью не более 1600 кг/м3 , при условном давлении в аппарате до 6,3 МПа (63 кгс/см2 ). Допускается аппараты вместимостью до 100м3 применять для жидких углеводородных сред с температурой, не превышающей температуру кипения жидкости при рабочем давлении, и с температурой, не превышающей ту, при которой упругость паров жидкости может превысить рабочее давление. Условное обозначение аппарата при заказе:

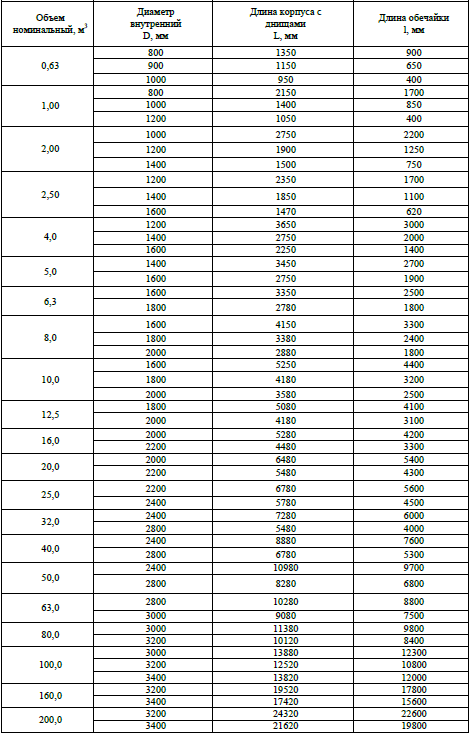

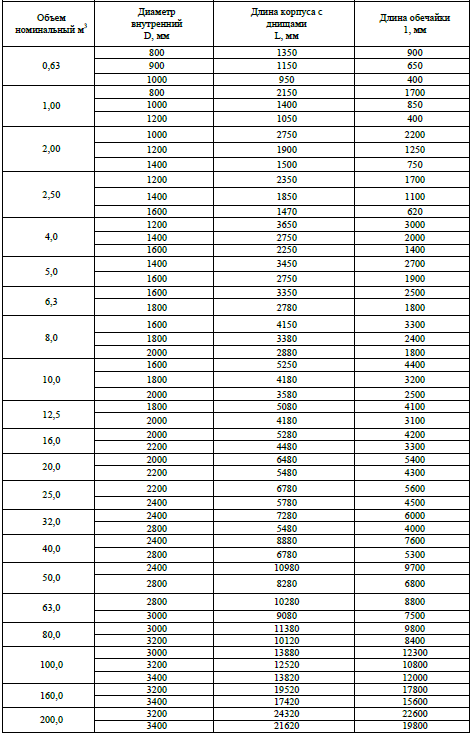

Аппарат ГЭЭ-1-1-4-100-1,0-У ТУ 3615-001-24598858-2015 - аппарат горизонтальный с двумя эллиптическими днищами, без внутренних устройств, без теплообменного устройства и без рубашки, объемом 100 м3 , с условным давлением 1,0 МПа, из углеродистой стали. Габаритные размеры аппаратов не зависят от материального исполнения и соответствуют таблице. (ТаблицаГЦАсЭД)

Горизонтальные цельносварные аппараты с эллиптическими днищами и теплообменным устройством

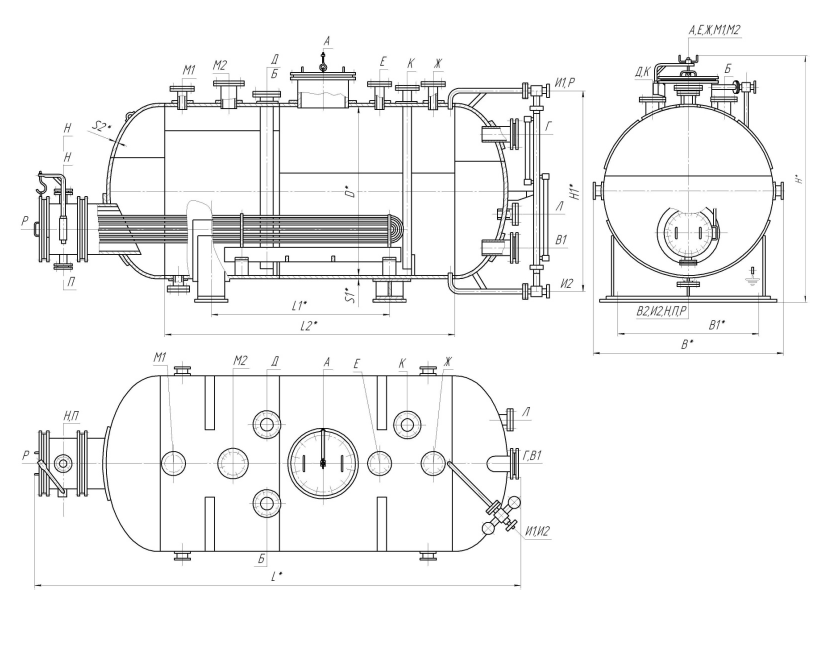

Предназначены для приема, хранения и выдачи жидких и газообразных сред, плотностью не более 1600 кг/м3 , при условном давлении в аппарате до 6,3 МПа (63 кгс/см2 ), с постоянным или периодическим подогревом (или охлаждением). Допускается аппараты вместимостью до 100м3 применять для жидких углеводородных сред с температурой, не превышающей температуру кипения жидкости при рабочем давлении, и с температурой, не превышающей ту, при которой упругость паров жидкости может превысить рабочее давление. Давление теплоносителя не более 0,6МПа (6 кгс/см2 ). Условное обозначение аппарата при заказе: Аппарат ГЭЭ-1-1-1-100-1,0-У ТУ 3615-001-24598858-2015 - аппарат горизонтальный с двумя эллиптическими днищами, цельносварной, без внутренних устройств, с теплообменным устройством, объемом 100 м3 , с условным давлением 1,0 МПа, из углеродистой стали. Габаритные размеры аппаратов не зависят от материального исполнения и соответствуют таблице (ТаблицаГЦАсЭДиТУ)

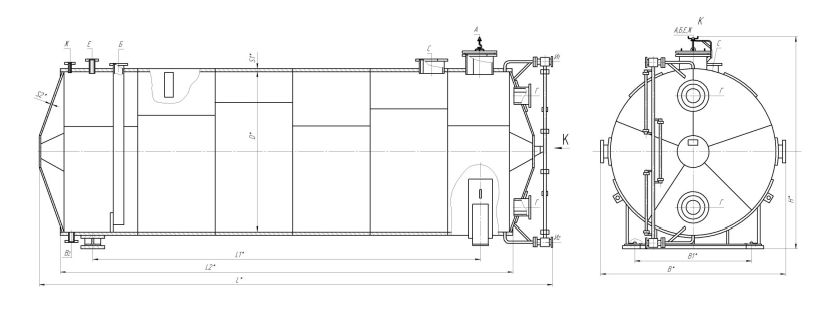

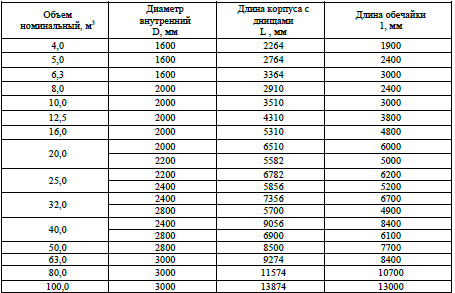

Горизонтальные цельносварные аппараты с коническими неотбортованными днищами Предназначены для приема, хранения и выдачи жидких и газообразных сред, плотностью не более 1600 кг/м3 , при расчетном давлении 0,05 МПа (0,5 кгс/см2 ). Выдача жидких сред осуществляется самотеком или при помощи электронасосного агрегата, которым аппарат комплектуется по требованию заказчика. Условное обозначение аппарата при заказе: Аппарат ГКК-1-1-4-100-0,05-У ТУ 3615-001-24598858-2015 - аппарат горизонтальный с двумя коническими днищами, цельносварной, без внутренних устройств, без теплообменного устройства и без рубашки, объемом 100 м3 , с условным давлением 0,05 МПа, из углеродистой стали; Аппарат ГКК-1-1-1-100-0,05-У ТУ 3615-001-24598858-2015 - аппарат горизонтальный с двумя коническими днищами, цельносварной, без внутренних устройств, с теплообменным устройством, объемом 100 м3 , с условным давлением 0,05 МПа, из углеродистой стали. Габаритные размеры аппаратов не зависят от материального исполнения и соответствуют таблице (ТаблицаГЦАсКНД)
