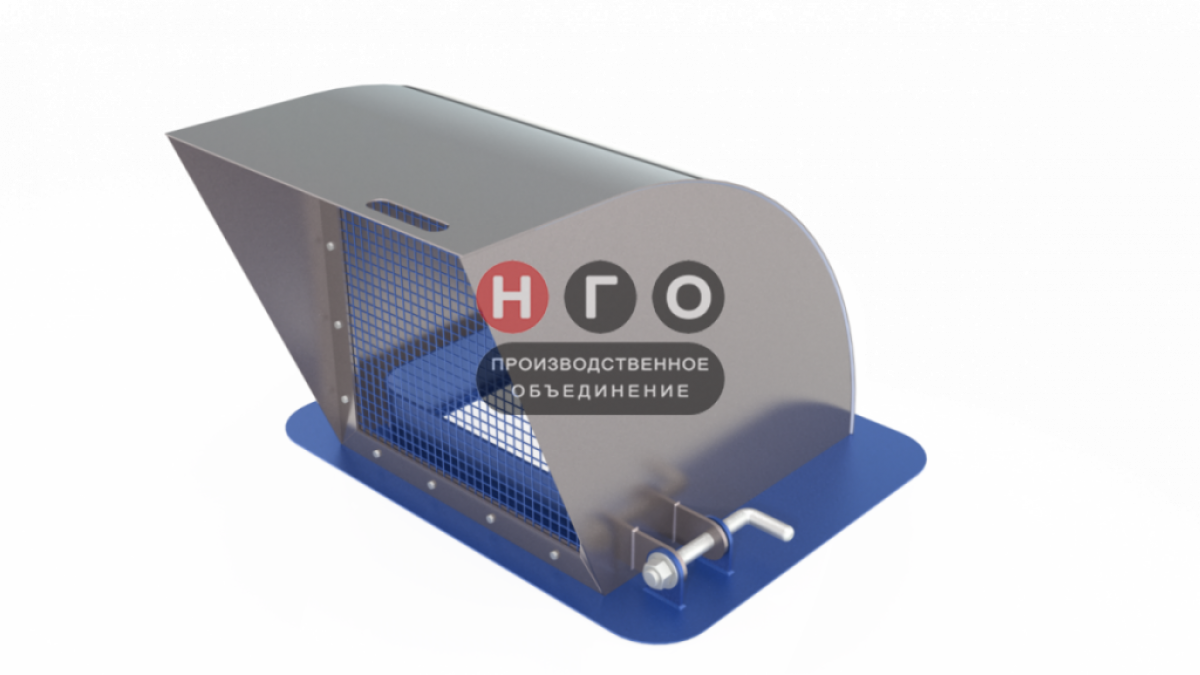

Патрубки вентиляционные ПВ устанавливаются на крыше резервуаров, предназначенных для хранения малоиспаряющихся продуктов. Патрубки ПВ и ПВ-П устанавливаются на крыше резервуаров с понтоном, ПВ в центре, ПВ-П по периметру. Патрубки предназначены для сообщения газового пространства резервуара с атмосферой, а также для проветривания надпонтонного пространства.
Минимальная пропускная способность вентиляционных патрубков определяется максимальной производительностью приемораздаточных операций, включая аварийные условия.
В конструкции вентиляционных патрубков предусмотрена сетка, предотвращающая попадание посторонних предметов внутрь резервуара.

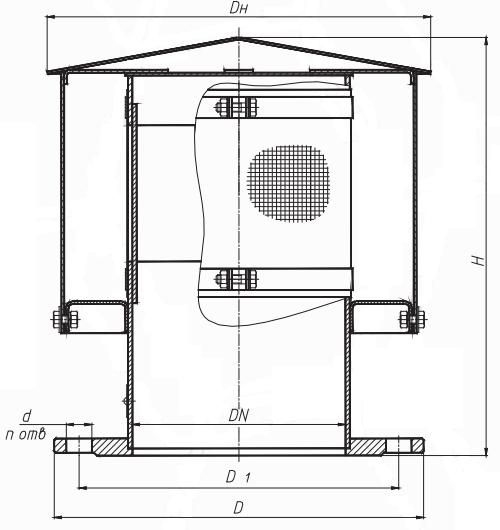

Патрубки ПВ устанавливаются на монтажный патрубок посредством фланцевого болтового соединения. Присоединительный фланец по ГОСТ 12820-80, на условное давление 0,25МПа (2,5кгс/см2). Патрубки ПВ-П монтируются на крыше резервуара при помощи сварки. Сварное соединение по ГОСТ 5264-80. По устойчивости к воздействию климатических факторов внешней среды дыхательные клапаны изготавливаются в исполнениях У и УХЛ, категория размещения 1 по ГОСТ 15150-69.
Минимальная пропускная способность вентиляционных патрубков определяется максимальной производительностью приемораздаточных операций, включая аварийные условия.
В конструкции вентиляционных патрубков предусмотрена сетка, предотвращающая попадание посторонних предметов внутрь резервуара.
Патрубки ПВ устанавливаются на монтажный патрубок посредством фланцевого болтового соединения. Присоединительный фланец по ГОСТ 12820-80, на условное давление 0,25МПа (2,5кгс/см2). Патрубки ПВ-П монтируются на крыше резервуара при помощи сварки. Сварное соединение по ГОСТ 5264-80. По устойчивости к воздействию климатических факторов внешней среды дыхательные клапаны изготавливаются в исполнениях У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

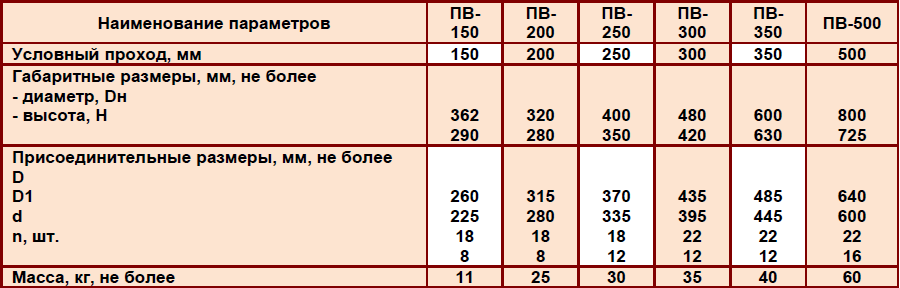

| Технические характеристики | Загрузить |
Размер : 36 КБ
